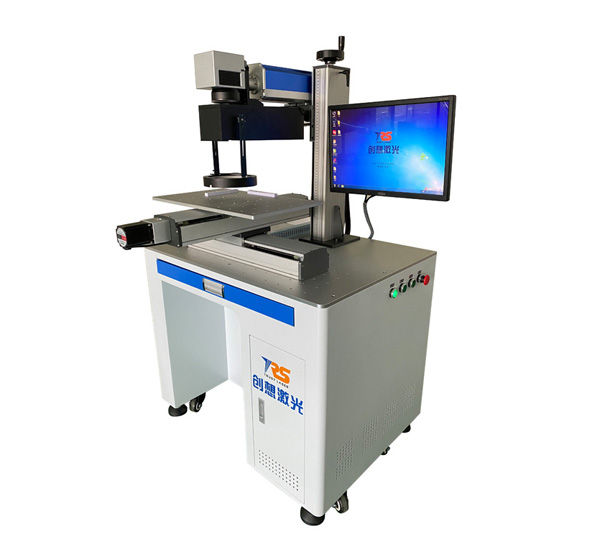

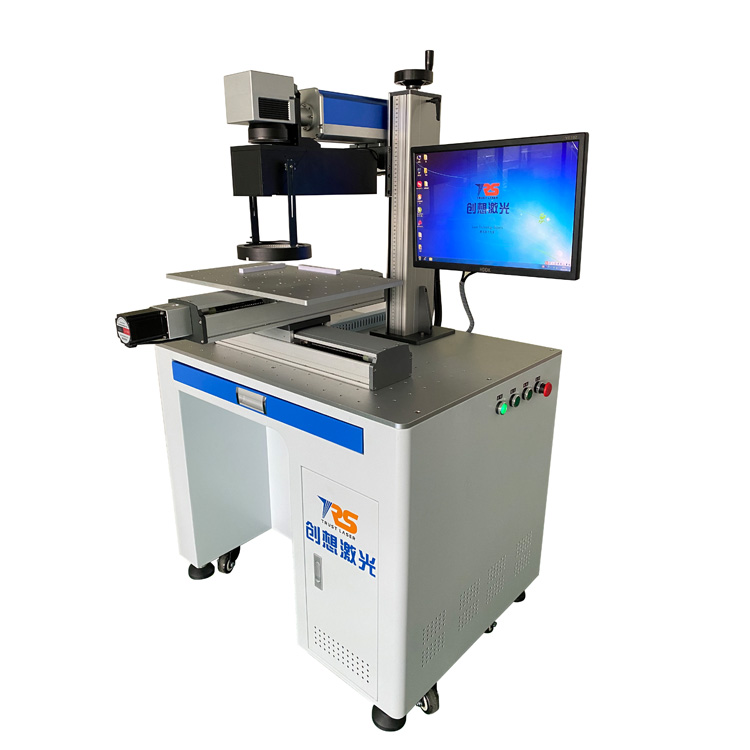

摄像视觉定位激光镭射机
发布时间:2015-07-24    阅览次数:3133 次
新一代全自动摄像视觉定位激光镭射机基于智能视觉检测原理,是用于集成电路基板检测和激光标记的专业设备。采用光纤激光器输出激光,再经超高速扫描振镜系统实现打标功能,光纤激光打标机电光转换效率高,采用风冷方式冷却,整机体积小巧,输出光
  新一代全自动摄像视觉定位激光镭射机基于智能视觉检测原理,是用于集成电路基板检测和激光标记的专业设备。采用光纤激光器输出激光,再经超高速扫描振镜系统实现打标功能,光纤激光打标机电光转换效率高,采用风冷方式冷却,整机体积小巧,输出光束质量好,可靠性高,超长的运行寿命,节能,可雕刻金属材料和部分非金属材料,该设备的上料、检测、打标、下料四个工位同时运转于工作平台,有机协调,能够高精度、高速度完成产品检测与标记任务,加上完善的感应触发装置及保护报警功能,可以实现无人作业,真正实现自动化操作,是集光、机、电、计算机、机器视觉、自动控制等技术为一体的检测设备。


样品展示

技术特点

• l摄像视觉定位激光镭射机,利用高分辨率的工业摄像机,实时拍摄工件的动态图像。
•  通过工作工件与模板工件位置的比较,来确认动态工件的坐标变化。
• 视觉定位精度可根据应用需求自由设定,最高可达10微米
• 相机标定功能实现视觉坐标与物理坐标之间的转换
• 可跟踪任意形状的靶标,跟踪范围可设定。
• 十字线、定位框、定位圆等多种标定方式一键切换。
• 通过一定的计算,自动把偏移的坐标移动到正确的位置,使标记的图形,能标记在正确的位置。


应用领域

应用于集成电路、位图打标、不锈钢塑胶制品、IC、手机按键、钟表、充电器、模具行业等行业。

产品参数

项目名称

技术参数

机型

CX-FM10/20/30/50

功率

10W/20W/30W/50W

激光波长

1064nm

重复频率

0-100KHZ

光束质量

<2

打标范围

110mmX110mm(可选配)

160mmX160mm、200mmX200mm、300mmX300mm

雕刻深度

≤0.4mm

雕刻线速

≤7000mm/s

最小线宽

0.05mm

最小字符

0.15mm

重复精度

±0.001mm

供电电源

220V/50Hz

整机耗电

500W

外型尺寸(L×W×H)

800mm×650mm×1500mm

操作系统

Win98/Win2000/WinXP

冷却方式

内置风冷

控制接口

标准USB

文件格式

WINDOWS操作系统字库的所有字体/字型

激光器类型

脉冲或连续
